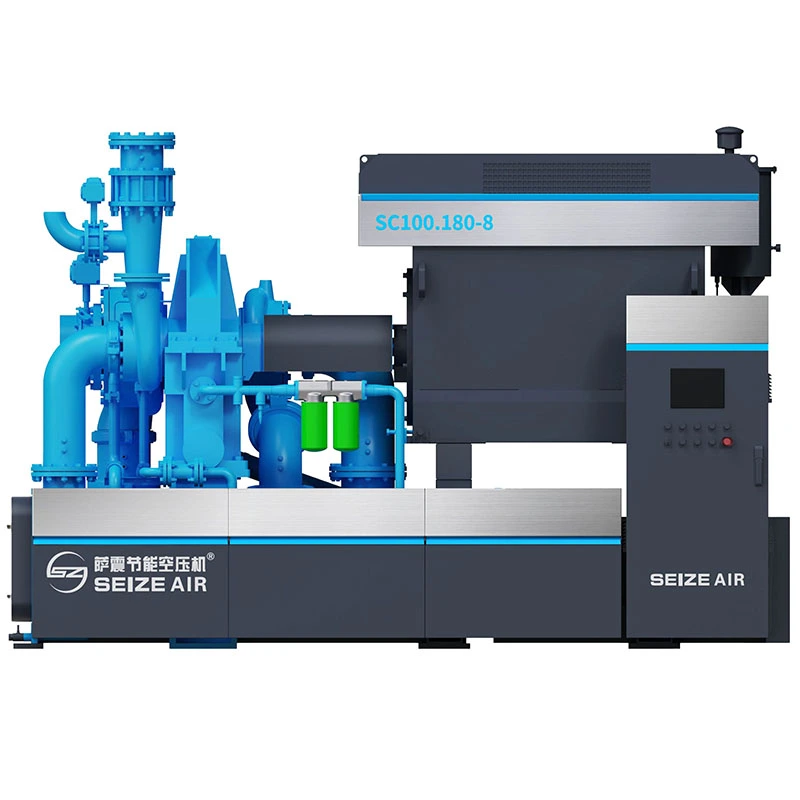

Повітряний турбокомпресор хімічного заводу

Основні переваги та переваги продажу

● Налаштована крильчатка та аеродинамічний дизайн підвищують ефективність на 1%~8% порівняно з традиційними клиновими лопатями. Ми використовуємо тривимірні лопаті, загнуті назад, із коефіцієнтом потоку нижче 1,5 на модель та максимальною витратою окремого агрегату до 1500 м³/хв.

● Контроль вібрації перевищує стандарти API – AF ротора <2,5 (критичний стан демпфування) і клас динамічного балансу G0.4 перевершує промисловий G1.

● 100% безмасляна гарантія завдяки ізольованим системам ущільнень, багатоступеневим лабіринтовим масляним ущільненням і розрідженню коробки передач -2 кПа, що забезпечує нульовий контакт мастила зі стисненим повітрям.

● Інтелектуальний захист від стрибків напруги з режимом постійного тиску, автоматичним подвійним режимом і обробкою очікування стрибків напруги при коливаннях >30 кПа.

● Двигун з постійними магнітами високої ефективності IE5 + двоступенева технологія зменшує ступінь стиснення на один ступінь і продовжує термін служби.

Технічні характеристики

● Діапазон потужностей: 255 ~ 2200 кВт

● Потік повітря: 80 ~ 1500 м³/хв

● Номінальний тиск: 0,8 ~ 16 бар (нестандартно налаштовується на 11 ~ 35 бар)

● Точність шестерні: AGMA 13, матеріал шестерні 17CrNiMo6 сталь, розрахунковий термін служби 25 років.

● Матеріал робочого колеса: кована нержавіюча сталь 17-4PH, 5-осьова обробка з ЧПУ з точністю до мкм.

● Конструкція упорного кільця зменшує знос осьового підшипника на 40%, а рівень вібрації на 60% нижчий за порогові значення API.

● Система теплового керування: великі повітряні фільтри (падіння тиску <0,8 кПа), маслоохолоджувачі 1,5X (температура на вході <40°C) і масляний резервуар, сумісний зі стандартом API 614 (5-хвилинна ємність).

● Інтерфейс керування: 10,2-дюймовий сенсорний екран HMI + мобільний додаток для віддаленої експлуатації та технічного обслуговування з інтеграцією MODBUS/DCS.

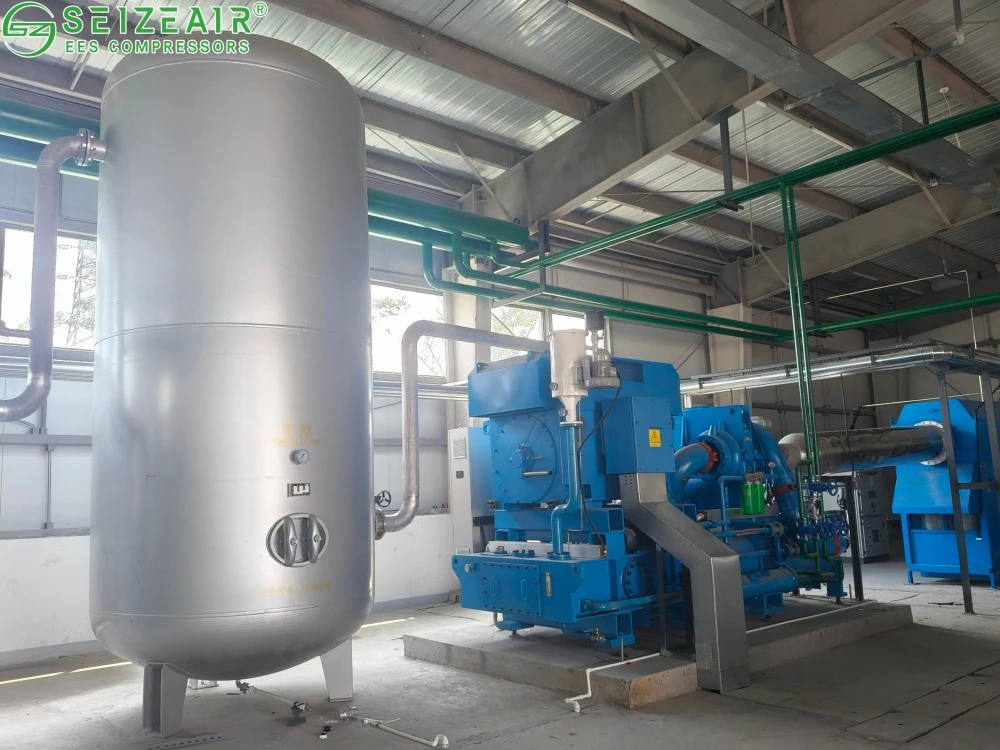

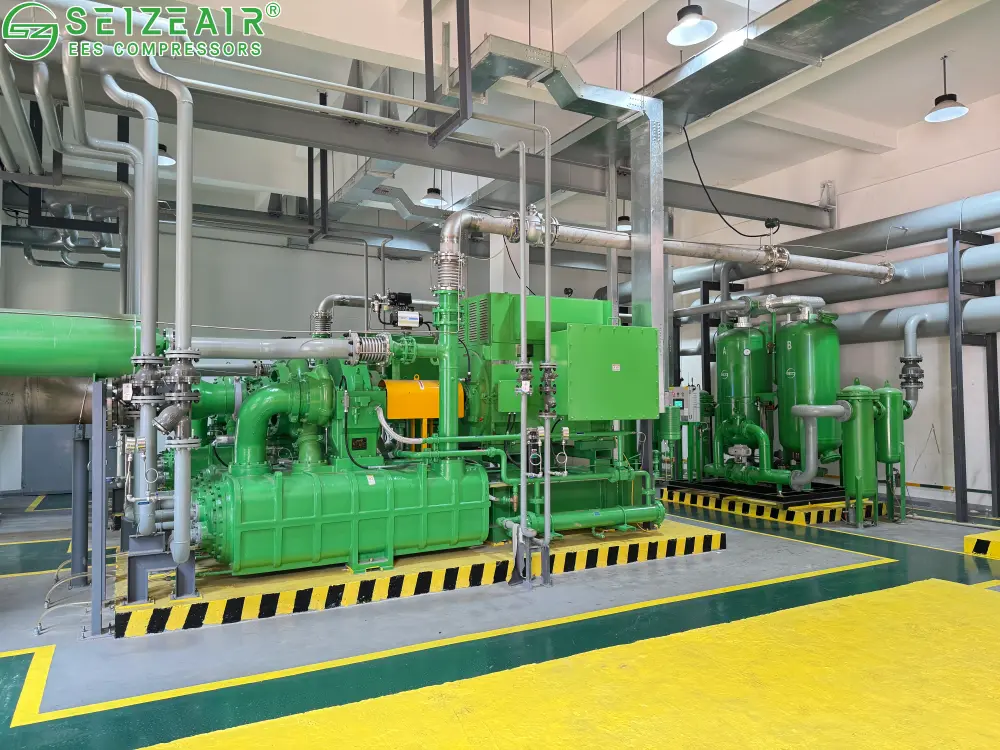

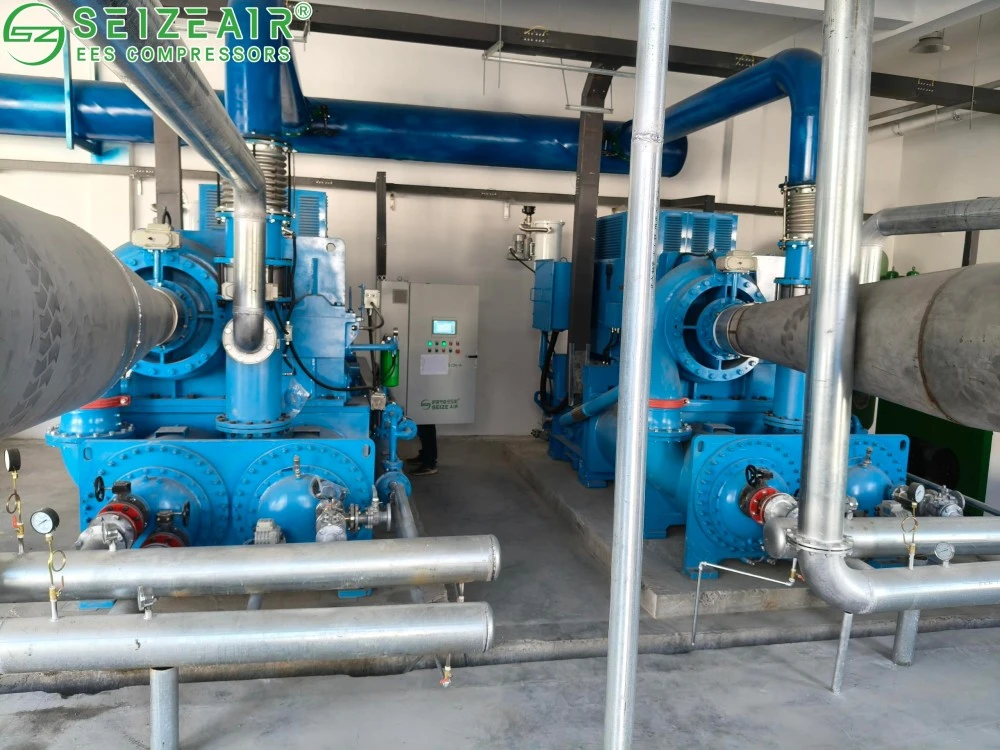

Застосування та тематичні дослідження (із зображеннями сцен)

Муніципальна очисна станція Очищення стічних вод: цілодобова безперервна робота у вологому та корозійному середовищі, споживання енергії на 12% менше, ніж аналогічні продукти.

Біоферментація: сумісна з системами рекуперації тепла – тепло від стиснення можна використовувати для ізоляції ферментаційного резервуару, що значно знижує експлуатаційні витрати.

Хімічна обробка: бездоганна інтеграція MODBUS у DCS забезпечує роботу без нагляду та точну подачу технологічного газу.

Порівняльні переваги порівняно з конкурентами – чому обирають нас?

● Порівняно зі звичайними відцентровими компресорами: наш робочий діапазон на 30% ширший (коефіцієнт потоку <1,5 проти середнього значення в галузі 2,0), особливо підходить для хімічних заводів із частими коливаннями навантаження.

● Рівень вібрації на 60% нижчий за обмеження API 672, що призводить до меншого зносу підшипників і довших інтервалів технічного обслуговування.

● Термін служби редуктора становить 25 років у порівнянні з типовими для промисловості 15-20 роками; ми використовуємо цементовану сталь 17CrNiMo6 і точність AGMA 13, значно перевершуючи конкурентів.

● Ми є китайським виробником і пропонуємо пряме заводське встановлення ціни та швидку відповідь протягом 48 годин без посередницьких націнок.

Післяпродажне обслуговування та інструкції з встановлення

● Ми надаємо інструкції з глобального дистанційного введення в експлуатацію та інсталяції на місці з QR-кодом для відео інсталяції (те саме посилання на YouTube), що входить у комплект поставки.

● Зобов’язання післяпродажного обслуговування: 2 роки гарантії на весь пристрій, 5 років гарантії на повітряну частину (основний корпус).

● Одна безкоштовна щорічна перевірка стану (аналіз вібрації, тепловізор, аналіз масла) з діагностичним звітом.

● Постачання запасних частин: на всі зношувані частини (повітряні фільтри, масляні фільтри, ущільнювачі) надається гарантія протягом 10 років, доставляються протягом 24 годин з нашого складу в Шанхаї.

Довіра клієнтів і підтримка бренду

Серед наших клієнтів Sinopec, Baowu Steel, Veolia Environment та інші компанії зі списку Fortune 500.

Відгук клієнта (витяг): «Наш хімічний завод використовував цей компресор протягом 18 місяців без будь-яких відключень від стрибків напруги, а споживання енергії на 9% менше, ніж у старого агрегату. Настійно рекомендується». – Директор з обладнання групи тонкої хімії.

Часті запитання (FAQ)

З: Який час виконання?

A: Стандартні продукти (тиск ≤10 бар, потік ≤500 м³/хв) час виконання 60~75 днів; нестандартний звичай (спеціальний тиск або матеріал) 90 ~ 120 днів.

З: Як ви гарантуєте 100% безмасляність?

Відповідь: Ми використовуємо повітряні ущільнення, що випускаються в атмосферу, багатоступеневі лабіринтові масляні ущільнення та вакуумне всмоктування коробки передач, щоб мастило ніколи не потрапляло в камеру стиснення за будь-яких умов. Кожна одиниця перед відправкою проходить безмасляні випробування за стандартом ISO 8573-1 клас 0.

Q: Які протоколи зв'язку підтримуються для віддаленого моніторингу?

A: Стандартна конфігурація підтримує MODBUS RTU/TCP, Profibus DP та Ethernet/IP. Додатково OPC UA або MQTT для інтеграції промислової платформи IoT.

Налаштування та процес

● Область налаштування: тиск (11~35 бар), потік (на основі моделювання аеродинаміки крильчатки), спеціальні фланцеві з’єднання, вибухозахищений двигун, покриття для морських умов тощо.

● Типовий процес налаштування:

① Клієнт надає аркуш даних процесу →

② Ми виконуємо CFD моделювання потоку та аналіз динаміки ротора →

③ Надайте детальну технічну пропозицію та 3D-модель →

④ Підписати технічну угоду →

⑤ Виробництво з ключовими оглядовими фотографіями →

⑥ FAT (заводські приймальні випробування) →

⑦ Відвантаження.
